Wraz ze wzrostem dokładności urządzeń stosowanych w pomiarach, laboratoriach czy zaawansowanych procesach produkcyjnych rośnie również ich wrażliwość na otoczenie. Nawet niewielkie drgania, które w innych aplikacjach pozostają niezauważalne, mogą w tym przypadku wpływać na stabilność pracy, powtarzalność wyników czy jakość pomiarów.
Na etapie projektowania instalacji dla systemów precyzyjnych często pojawia się pytanie, jak przygotować stanowisko pracy, aby zapewnić stabilne warunki eksploatacji. Czy konieczne jest wykonanie dylatacji posadzki, czy wystarczające będzie zastosowanie wibroizolacji bezpośrednio pod maszyną? A może w niektórych przypadkach warto rozważyć połączenie obu rozwiązań? Odpowiedź zależy przede wszystkim od specyfiki aplikacji, źródeł drgań oraz wymagań stawianych danemu procesowi.
Dylatacja – najczęściej stosowane podejście w projektach
Dylatacja należy do najczęściej wybieranych rozwiązań już na etapie projektowania fundamentów pod precyzyjną aparaturę. Jej zadaniem jest mechaniczne odseparowanie fragmentu posadzki, co ma ograniczyć przenoszenie drgań przez konstrukcję budynku. W praktyce oznacza to wydzielenie stanowiska lub części posadzki od reszty obiektu, aby zminimalizować wpływ zakłóceń pochodzących z otoczenia. Takie podejście wynika najczęściej z przyjętych standardów projektowych, doświadczeń z innych realizacji lub chęci ograniczenia ryzyka już na etapie inwestycji. Dylatacja jest rozwiązaniem dobrze znanym i sprawdzonym, jednak nie zawsze w pełni odpowiada na wyzwania pojawiające się podczas pracy urządzeń o wysokiej czułości.

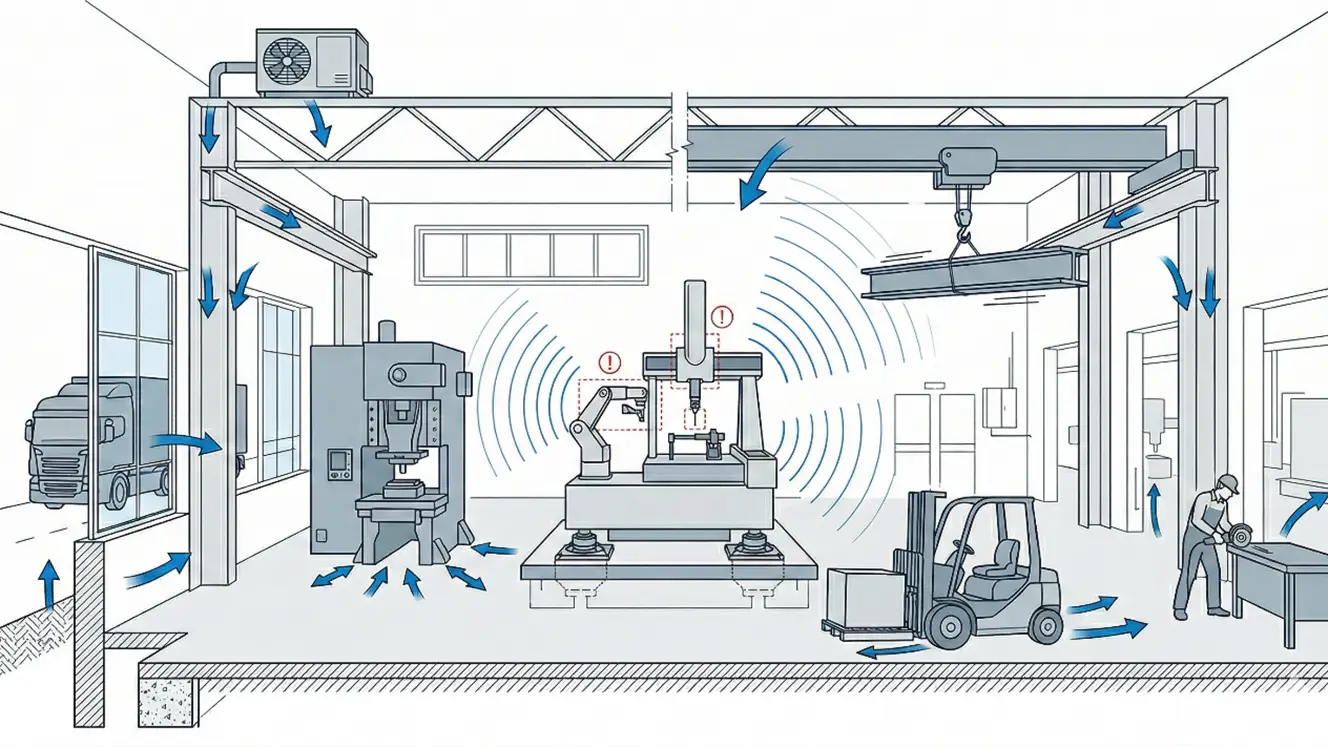

Choć dylatacja skutecznie oddziela konstrukcyjnie wybrany obszar, nie eliminuje drgań ze wszystkich źródeł. W rzeczywistych warunkach na urządzenia wpływają nie tylko drgania przenoszone przez posadzkę, ale także ruchy całej konstrukcji budynku, przejazdy w otoczeniu, praca innych maszyn czy obciążenia generowane przez samo urządzenie. Dodatkowo w praktyce wykonawczej dylatacja może okazać się rozwiązaniem zawodnym – niewłaściwe wypełnienie szczeliny twardym materiałem lub jej zanieczyszczenie gruzem prowadzi do powstawania tzw. mostków drganiowych, które ograniczają skuteczność izolacji.
Warto również uwzględnić aspekty eksploatacyjne. Z biegiem czasu systemy dylatacyjne mogą ulegać zużyciu, a ich modyfikacja w istniejącym obiekcie bywa kosztowna i trudna do przeprowadzenia. W praktyce oznacza to, że problemy z drganiami często ujawniają się dopiero po uruchomieniu urządzenia, gdy możliwości ingerencji w konstrukcję budynku są już znacząco ograniczone.
Znaczenie drgań o niskich częstotliwościach
W przypadku urządzeń precyzyjnych szczególnym wyzwaniem są drgania o niskich częstotliwościach, które mogą rozchodzić się przez konstrukcję budynku lub wynikać z pracy innych maszyn w otoczeniu.
Tego typu zakłócenia są trudne do ograniczenia wyłącznie za pomocą rozwiązań konstrukcyjnych i często nie są w pełni uwzględniane na etapie projektowania posadzek. Ich oddziaływanie staje się widoczne dopiero podczas eksploatacji – objawiając się problemami z utrzymaniem poziomowania, stabilności geometrii czy powtarzalności pomiarów. To właśnie w takich sytuacjach pojawia się potrzeba zastosowania rozwiązań działających bezpośrednio na poziomie urządzenia.
Wibroizolacja jako odpowiedź na rzeczywiste warunki pracy

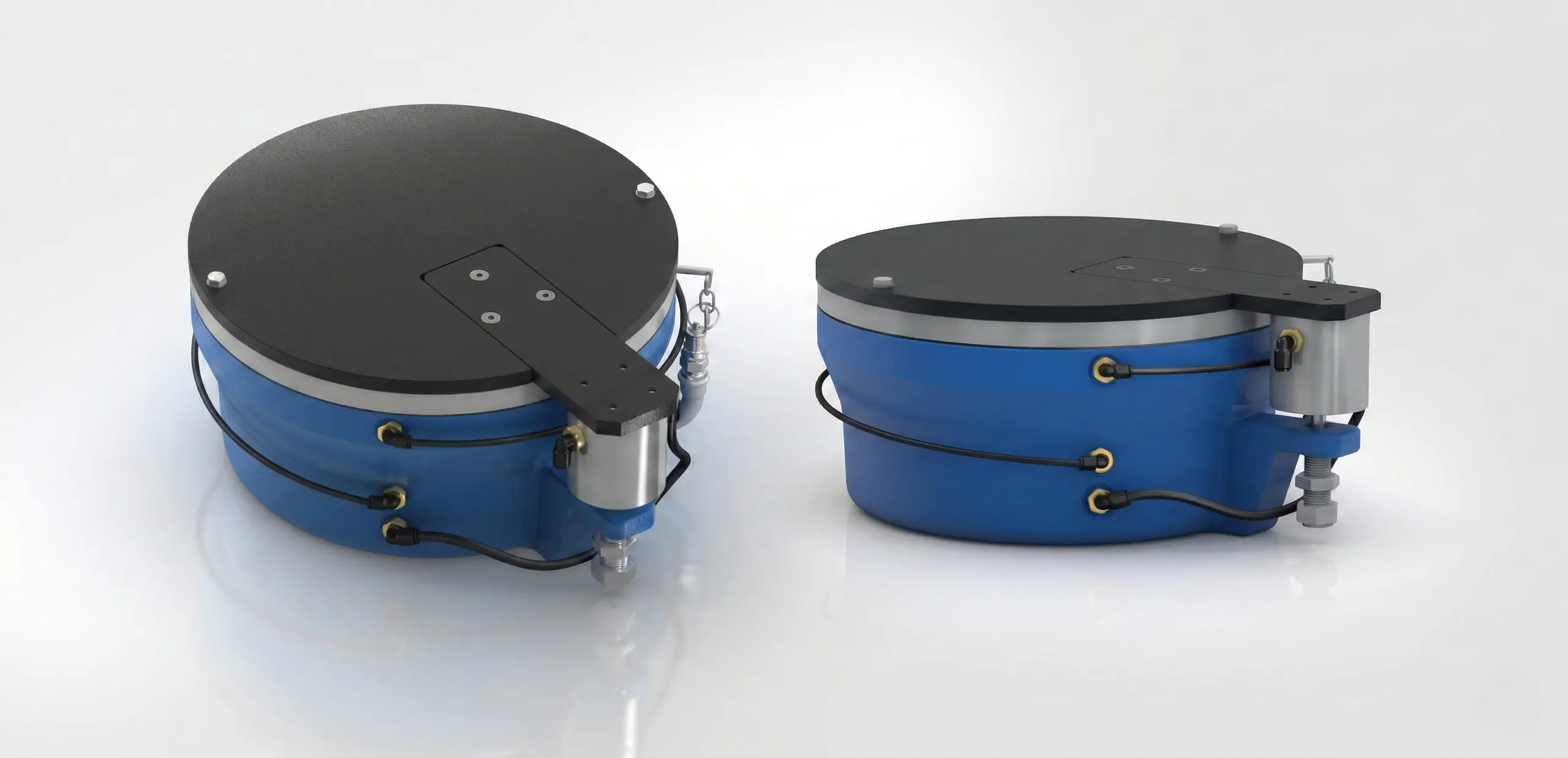

Wibroizolacja montowana bezpośrednio pod urządzeniem pozwala dostosować się do realnych warunków eksploatacji, niezależnie od konstrukcji budynku. Wibroizolatory pneumatyczne skutecznie ograniczają wpływ drgań na pracę maszyny, jednocześnie zapewniając stabilność geometrii, właściwe poziomowanie oraz powtarzalność działania.
Zastosowanie takiego rozwiązania nie wymaga ingerencji w posadzkę ani w strukturę obiektu, co ma szczególne znaczenie w przypadku istniejących instalacji lub przy relokacji i modernizacji urządzeń. Zamiast izolować cały fragment budynku, rozwiązanie koncentruje się dokładnie tam, gdzie jest to najbardziej potrzebne.
W wielu aplikacjach precyzyjnych wibroizolatory pneumatyczne okazują się w pełni wystarczające. Sprawdzają się szczególnie tam, gdzie istotna jest elastyczność, możliwość dopasowania do rzeczywistych warunków pracy oraz ograniczenie kosztów związanych z ingerencją w konstrukcję obiektu. Zdarzają się jednak sytuacje, w których uzasadnione jest połączenie dylatacji i wibroizolacji – na przykład przy bardzo wysokich wymaganiach środowiskowych lub w obiektach o specyficznych źródłach drgań. Każdy przypadek wymaga indywidualnego podejścia, a decyzja powinna wynikać z analizy warunków aplikacji, a nie z przyjętego schematu.
W przypadku współrzędnościowych maszyn pomiarowych (CMM) nawet niewielkie drgania posadzki mogą mieć istotny wpływ na dokładność pomiarów. W metrologii przemysłowej, gdzie tolerancje liczone są w mikrometrach, stabilność geometrii układu pomiarowego bezpośrednio przekłada się na jakość i powtarzalność wyników.

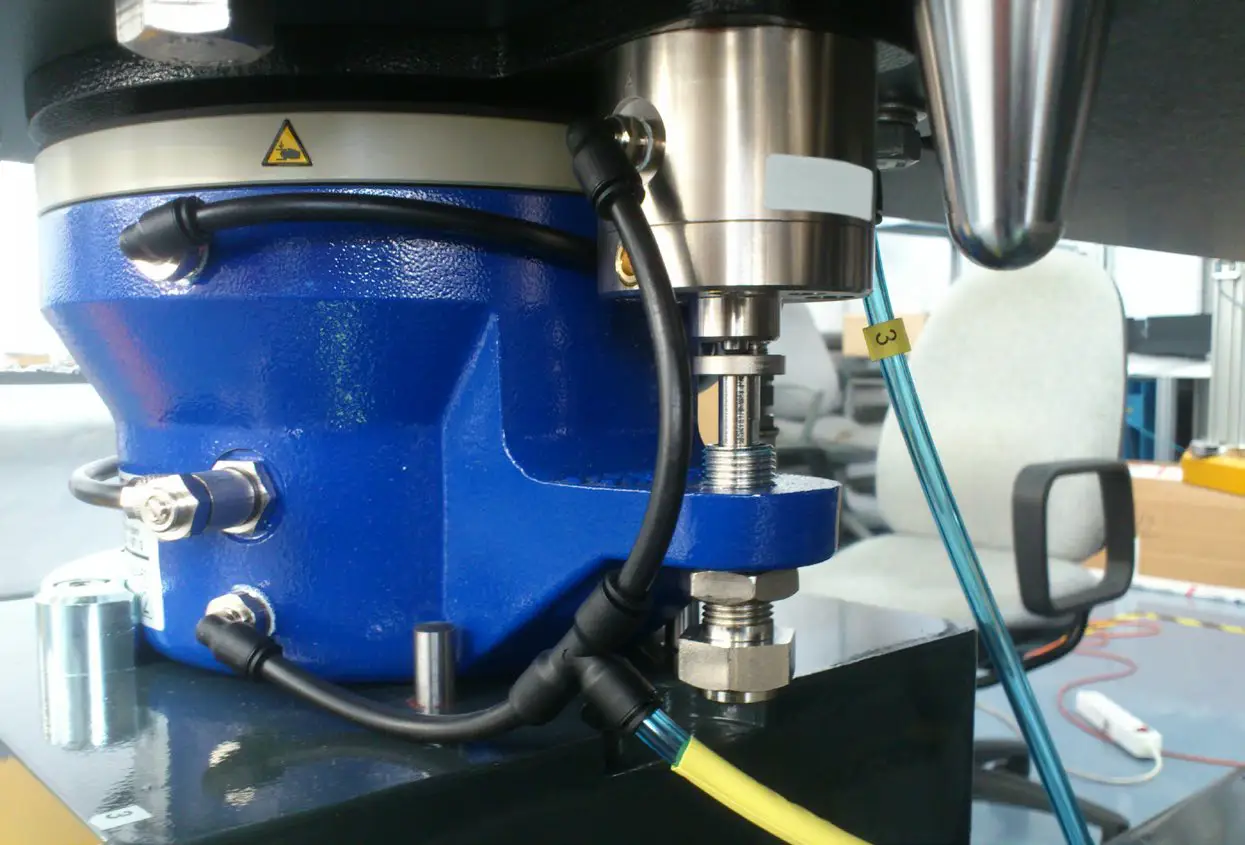

Dobrym przykładem jest projekt realizowany przez BIBUS Kft. na Węgrzech – spółkę należącą do międzynarodowego holdingu BIBUS AG. Dotyczył on instalacji współrzędnościowej maszyny pomiarowej Mitutoyo Crysta Apex o masie około 12 700 kg. W tym przypadku kluczowe było ograniczenie wpływu drgań przenoszonych przez konstrukcję budynku, dlatego zastosowano pneumatyczne wibroizolatory PAL133-6C1.
Rozwiązania te, o nośności statycznej do 6030 kg (przy ciśnieniu 7 bar) oraz bardzo niskiej częstotliwości własnej na poziomie około 2,7 Hz, pozwalają skutecznie ograniczyć wpływ drgań o niskich częstotliwościach. Tego typu zjawiska często pozostają niewidoczne w codziennej pracy, a mimo to mogą powodować zauważalne odchylenia w pomiarach współrzędnościowych.
Warto zwrócić uwagę, że wibroizolatory z serii PAL łączą właściwości izolacji pasywnej z aktywną reakcją na zmiany obciążenia. Dzięki zintegrowanemu systemowi poziomowania układ na bieżąco kompensuje przesunięcia środka ciężkości wynikające z ruchu bramy maszyny CMM. Pozwala to utrzymać stabilny poziom i geometrię, czego nie zapewniają standardowe maty czy podkładki elastomerowe.
Zastosowanie wibroizolacji bezpośrednio pod maszyną umożliwiło skuteczne odseparowanie stanowiska pomiarowego od drgań konstrukcyjnych budynku. Jednocześnie system utrzymuje stabilne poziomowanie stołu roboczego, co ma kluczowe znaczenie dla powtarzalności wyników w procesach metrologicznych i kontroli jakości.

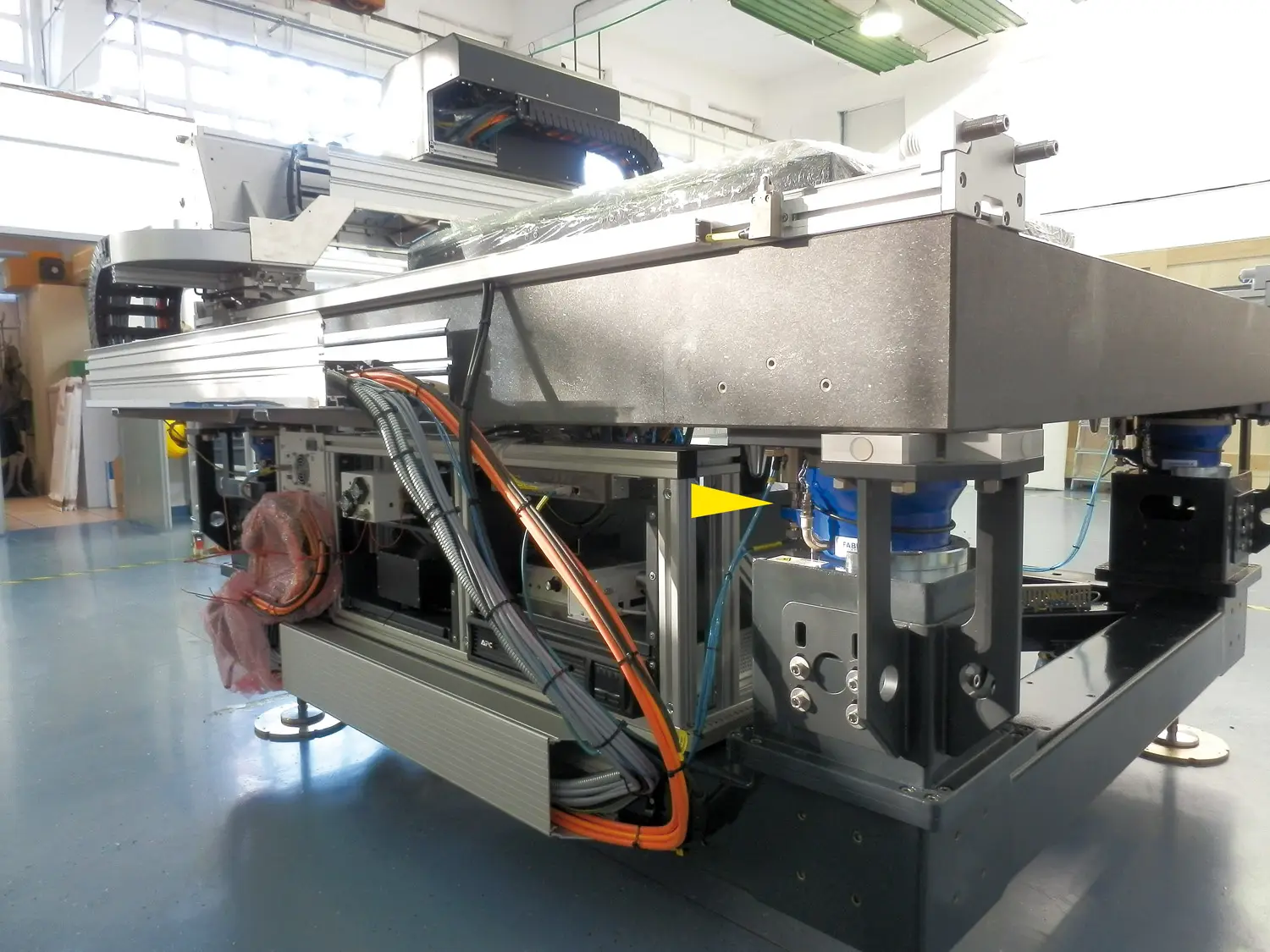

Drgania pochodzące z otoczenia mogą stanowić poważne wyzwanie także w środowisku laboratoryjnym, zwłaszcza w przypadku stanowisk o wysokiej czułości pomiarowej. Przykładem jest aplikacja realizowana przez ACE Controls, związana z pomiarami szkła prowadzonymi na specjalistycznym stole pomiarowym. Pierwotnie zastosowany system izolacji nie zapewniał wymaganej stabilności, głównie ze względu na obciążenia boczne oraz przyspieszenia poziome pojawiające się podczas pracy urządzeń pomiarowych.
Rozwiązaniem okazało się wdrożenie niskoczęstotliwościowych wibroizolatorów pneumatycznych PAL-21 firmy ACE Controls, wyposażonych w automatyczny system poziomowania. Membranowa konstrukcja tych elementów, w połączeniu z zaworem regulacji poziomu, pozwala na utrzymanie stabilnego położenia stołu pomiarowego nawet przy zmiennych obciążeniach. W efekcie stanowisko zostało skutecznie odizolowane od drgań otoczenia, przy jednoczesnym zachowaniu stabilności geometrii stołu pomiarowego.
Dylatacja, wibroizolacja lub ich połączenie mogą być stosowane w zależności od specyfiki urządzenia, źródeł drgań oraz uwarunkowań technicznych i kosztowych danej inwestycji. Nie ma jednego uniwersalnego rozwiązania, które będzie optymalne w każdej aplikacji.
W wielu praktycznych przypadkach wibroizolatory pneumatyczne okazują się w pełni wystarczające, a nierzadko również bardziej efektywne i elastyczne niż kosztowne ingerencje w konstrukcję obiektu. Kluczowe pozostaje właściwe rozpoznanie warunków pracy urządzenia oraz dobór rozwiązania odpowiadającego rzeczywistym wymaganiom danej aplikacji.
